Pemasangan Tiang pancang

Hidup mahasiswa arsitektur..!!
Kali ini saya akan berbagi sedikit informasi mengenai salah satu jenis pondasi yang paling di gemari dalam pembangunan sebuah gedung, yaitu tiang pancang. Pondasi tiang pancang adalah suatu konstruksi pondasi yang mampu menahan gaya orthogonal ke sumbu tiang dengan jalan menyerap lenturan. Mungkin di antara kita sering melihat truk-truk besar yang ada di jalanan yang membawa puluhan beton berbentuk silindris panjang. Nah itulah tiang pancang yang akan digunakan sebagai pondasi, terutama pada bangunan tinggi dan bangunan di tanah tidak keras.

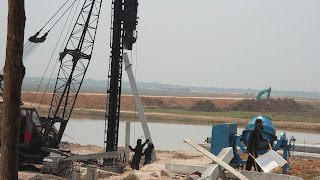

Dokumen pribadi : Diesel Hammer
Pelaksanaan pekerjaan pemancangan menggunakan diesel hammer. Sistem kerja diesel Hammer adalah dengan pemukulan sehingga dapat menimbulkan suara keras dan getaran pada daerah sekitar. Itulah sebabnya cara pemancangan pondasi ini menjadi permasalahan tersendiri pada lingkungan sekitar. Permasalahan lain adalah cara membawa diesel hammer kelokasi pemancangan harus menggunakan truk tronton yang memiliki crane.
Crane berfungsi untuk menaikkan dan menurunkan. Namun saat ini sudah ada alat pancang yang menggunakan system hidraulik hammer dengan berat 3 – 7 ton.

Pekerjaan ini sungguh akan membuat orang-orang yang ada disekitarnya akan merasa sangat berisik. Pekerjaan pemukulan tiang pancang dihentikan dan dianggap telah mencapai tanah keras jika pada 10 kali pukulan terakhir, tiang pancang masuk ke tanah tidak lebih dari 2 cm. Berikut ini cara sederhana untuk menghitung kebutuhan pondasi tiang pancang dan penampang tiang pancang yang akan digunakan :Misalnya didapat brosure produk tiang pancang segitiga ukuran 25/25. Jika daya dukung setiap tiangnya mencapai 2 ton maka berapakah jumlah tiang dalam setiap kolomnya?

1. Ukuran Tiang PancangBerbagai ukuran tiang pancang yang ada pada intinya dapat dibagi dua, yaitu :
MINIPILE dan MAXIPILE.
minipile, sumber : google
a. Minipile (Ukuran Kecil)Tiang pancang berukuran kecil ini digunakan untuk bangunan-bangunan bertingkat rendah dan tanah relative baik. Ukuran dan kekuatan yang ditawarkan adalah:
- Berbentuk penampang segitiga dengan ukuran 28 dan 32.
- Berbentuk bujur sangkar dengan ukuran 20x20 dan 25x25.
- Tiang pancang berbentuk penampang segitiga berukuran 28 mampu menopang beban 25 – 30 ton
- Tiang pancang berbentuk penampang segitiga berukuran 32 mampu menopang beban 35 – 40 ton.
- Tiang pancang berbentuk bujur sangkar berukuran 20x20 mampu menopang tekanan 30 – 35 ton
- Tiang pancang berbentuk bujur sangkar berukuran 25 x 25 mampu menopang tekanan 40 – 50 ton.

b. Maxipile (Ukuran Besar)Tiang pancang ini berbentuk bulat (spun pile) atau kotak (square pile). Tiang pancang ini digunkan untuk menopang beban yang besar pada bangunan bertingkat tinggi. Bahkan untuk ukuran 50x50 dapat menopang beban sampai 500 ton.

2. Kelebihan dan Kekurangan
Kelebihan :
- Karena dibuat dengan system pabrikasi, maka mutu beton terjamin.
- Bisa mencapai daya dukung tanah yang paling keras.
- Daya dukung tidak hanya dari ujung tiang, tetapi juga lekatan pada sekeliling tiang.
- Pada penggunaan tiang kelompok atau grup (satu beban tiang ditahan oleh dua atau lebih tiang), daya dukungnya sangat kuat.
- Harga relative murah bila dibanding pondasi sumuran.
Kekurangan :
- Untuk daerah proyek yang masuk gang kecil, sulit dikerjakan karena factor angkutan.
- Sistem ini baru ada di daerah kota dan sekitarnya.
- Untuk daerah dan penggunaan volumenya sedikit, harganya jauh lebih mahal.
- Proses pemancangan menimbulkan getaran dan kebisingan.

3. Keuntungan dan Kerugian menurut teknik pemasangan
a. Pondasi tiang pancang pabrikan.
Keuntungan:
Karena tiang dibuat di pabrik dan pemeriksaan kwalitas sangat ketat, hasilnya lebih dapat diandalkan.
Pelaksanaan pemancangan relative cepat, terutama untuk tiang baja. Walaupun lapisan antara cukup keras, lapisan tersebut masih dapat ditembus sehingga pemancangan ke lapisan tanah keras masih dapat dilakukan.
Persediaannya culup banyak di pabrik sehingga mudah diperoleh, kecuali jika diperlukan tiang dengan ukuran khusus. Untuk pekerjaan pemancangan yang kecil, biayanya tetap rendah. Daya dukungnya dapat diperkirakan berdasar rumus tiang pancang sehingga pekerjaankonstruksinya mudah diawasi. Cara pemukulan sangat cocok untuk mempertahankan daya dukung beban vertical.

Kerugian :
Karena pekerjaan pemasangannya menimbulkan getaran dan kegaduhan maka pada daerah yang berpenduduk padat akan menimbulkan masalah di sekitarnya. Untuk tiang yang panjang, diperlukan persiapan penyambungan dengan menggunakan pengelasan (untuk tiang pancang beton yang bagian atas atau bawahnya berkepala baja). Bila pekerjaan penyambungan tidak baik, akibatnya sangat merugikan. Bila pekerjaan pemancangan tidak dilaksanakan dengan baik, kepala tiang cepat hancur. Sebaiknya pada saat dipukul dengan palu besi, kepala tiang dilapisi denga kayu. Bila pemancangan tidak dapat dihentikan pada kedalaman yang telah ditentukan, diperlukan perbaikan khusus. Karena tempat penampungan di lapangan dalam banyak hal mutlak diperlukan maka harus disediakan tempat yang cukup luas. Tiang-tiang beton berdiameter besar sangat berat, sehingga sulit diangkut atau dipasang. Karena itu diperlukan mesinpemancang yang besar. Untuk tiang-tiang pipa baja, diperlukan tiang yang tahan korosi.

b. Pondasi Tiang yang Dicor di Tempat
Keuntungan:
Karena pada saat melaksanakan pekerjaan hanya terjadi getaran dan keriuhan yang sangat kecil maka pondasi ini cocok untuk pekerjaan pada daerah yang padat penduduknya. Karena tanpa sambungan, dapat dibuat tiang yang lurus dengan diameter besar dan lebih panjang. Diameter tiang ini biasanya lebih besar daripada tiang pracetak atau pabrikan. Daya dukung sstiap tiang lebih besar sehingga beton tumpuan (Pile cap) dapat dibuat lebih kecil. Selain cara pemboran di dalam arah berlawanan dengan putaran jam, tanah galian dapat diamati secara langsung dan sifat-sifat tanah pada lapisan antara atau pada tanah pendukung pondasi dapat langsung diketahui. Pengaruh jelek terhadap bangunan di dekatnya cukup kecil.

Kerugian :
Dalam banyak hal, beton dari tubuh tiang diletakkan di bawah air dn kualitas tiang yang sudah selesai lebih rendah dari tiang-tiang pracetak atau pabrikan. Disamping itu, pemeriksaan kualitas hanya dapat dilakukan secara tidak langsung. Ketika beton dituangkan, dikawatirkan adukan beton akan bercampur dengan reruntuhan tanah. Oleh karena itu, beton harus segera dituangkan dengan seksama setelah penggalian tanah dilakukan. Walaupun penetrasi sampai ke tanah pendukung pondasi dianggap telah terpenuhi, terkadang tiang pendukung kurang sempurna karena ada lumpur yang tertimbun di dasar.

Karena diameter tiang cukup besar dan memerlukan banyak beton, maka untuk pekerjaan yang kecil dapat mengakibatkan biaya tinggi. Karena pada cara pemasangan tiang yang diputar berlawanan arah jarum jam menggunakan air maka lapangan akan menjadi kotor. Untuk setiap cara perlu dipikirkan cara menangani tanah yang telah dibor atau digali.

Gambar pemasangan tiang pancang proyek pembangunan masjid raya di salah satu kabupaten di Sumsel

Dokumen pribadi

Dokumen pribadi

Dokumen pribadi

Dokumen pribadi

Dokumen pribadi

Dokumen pribadi


Dokumen pribadi

Dokumen pribadi

Dokumen pribadi

Dokumen pribadi

Dokumen pribadi
